1.
Kondisi (DAFTAR ISI)
Buatlah rangkaian
seperti gambar percobaan 1 dengan menggunakan D flip flop dan output seven
segment common katoda
2.

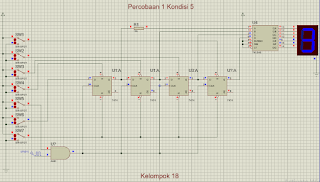

Gambar Rangkaian (DAFTAR ISI)
.png)
.png)
3.
Video Rangkaian (DAFTAR ISI)
4.
Prinsip Kerja (DAFTAR ISI)
Pada rangkaian shift
register ini terdapat tujuh buah SW-SPDT, empat buah D flip flop, satu buah
decoder, satu buah seven segment untuk menampilkan angka keluaran, dan satu
buah gerbang logika AND yang dihubungkan ke CLK.
Masing-masing
input SET flip flop terhubung ke saklar SW1-SW4. Input reset terhubung secara parallel
ke saklar SW7. SW6 terhubung ke input D pada D flip flop pertama dan input D
berikutnya terhubung ke output flip flop sebelumnya. SW5 terhubung ke gerbang
AND yang salah satu kakinya sudah dihubungkan ke clock sehingga output gerbang
AND terhubung parallel ke masing masing input CLK pada flip flop. Keluaran pada
masing-masing flip flop dihubungkan ke decoder 74LS48 dan ke seven segment.
Ketika set dan
reset flip flop berlogika 1 dan inpu D berlogika 0 maka pada flip flop akan
aktif bergeseran dari flip flop pertama hingga flip flop terakhir sesuai dengan
perpindahan clock.
