Aplikasi Sun Tracker
(Sensor LDR, Rain Sensor, dan Flex Sensor)
1. Tujuan [Daftar Isi]
- Untuk dapat mengetahui pengaplikasian sun tracker
- Untuk dapat membuat rangkaian aplikasi sun tracker
- Untuk dapat lebih memahami karakteristik sun tracker
2. Alat dan Bahan [Daftar Isi]
- Alat
a. Baterai
Baterai
merupakan perangkat yang digunakan untuk memberi daya terhadap alat
yang membutuhkan listrik. Baterai juga merupakan komponen elektronika
penghasil sumber tegangan pada rangkaian. Semua baterai pada
spesifikasinya juga pasti selalu terdapat spesifikasi arus yang biasanya
diukur dengan satuan mili ampere hours atau disingkat mAH, spesifikasi
menunjukkan seberapa lama baterai bisa digunakan pada beban / alat yang
digunakan. Misalnya sebuah baterai 1900mAH bisa menyuplai 1900mA ke
sebuah rangkain selama 1 jam sebelum akhirnya habis.
b. Power Supply
- Bahan
a. Relay
Relay adalah Saklar (Switch)
yang dioperasikan secara listrik dan merupakan komponen
Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama
yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak
Saklar/Switch).
b. Motor DC
Motor
DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah
atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi
energi mekanik.
c. Transistor NPN
Transistor
merupakan salah satu Komponen Elektronika Aktif yang paling sering
digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang
paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks.
Transistor pada umumnya terbuat dari bahan semikonduktor seperti
Germanium, Silikon, dan Gallium Arsenide.
d. Op-Amp
Operasional
amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang
terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan
non-inverting dengan sebuah terminal output, dimana rangkaian umpan
balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan
keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya
operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang
memiliki 2 input dan 1 output.

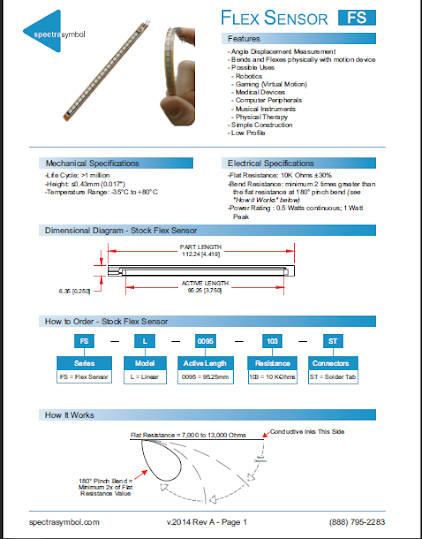

e. Flex sensor
Flex Sensor adalah sensor yang memiliki perubahan resistansi akibat adanya perubahan lekukan pada bagian sensor. Sensor ini memiliki output berupa resistansi. Sensor ini membutuhkan tegangan sebesar +5V agar bisa bekerja. Output resistansi ini akan diberikan tegangan yang nantinya akan dibaca oleh mikrokontroler.
f. Rain sensor
Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya
Spesifikasi :
1. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis
nikel dan dengan kualitas tinggi pada kedua sisinya
2. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan
terhadap korosi
3. Tegangan kerja masukan sensor 3.3V – 5V
4. Menggunakan IC comparator LM393 yang stabil
5. Output dari modul comparator dengan kualitas sinyal bagus lebih dari
15mA
3. Dasar Teori [Daftar Isi]
a . Baterai
Daya
tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil,
pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH
maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya
:
190 mAH x 10 hours = 1900 mAH
Oleh
karena itu pada spesifikasi baterai semakin tinggi atau semakin besar
kapasitas arus mAH nya maka semakin lama juga umur dari baterai
tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling
kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik
pun memang lebih besar dan pastinya lebih mahal.
Simbol baterai :
Daya
tahan baterai akan semakin awet jika penggunaan arus nya semakin kecil,
pada contoh diatas jika arus yang diperlukan misalnya adalah 190mAH
maka baterai tadi akan bertahan selama 10 jam karena pada perhitungannya
:
190 mAH x 10 hours = 1900 mAH
Oleh
karena itu pada spesifikasi baterai semakin tinggi atau semakin besar
kapasitas arus mAH nya maka semakin lama juga umur dari baterai
tersebut. Baterai AA biasanya adalah jenis yang memiliki arus paling
kecil sedangkan type D bisa bertahan cukup lama karena dari segi fisik
pun memang lebih besar dan pastinya lebih mahal.
Simbol baterai :
b. Relay
Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh aruslistrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi (solenoid) di dekatnya.Ketika solenoid dialiri aruslistrik, tuasa kantertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak saklarakan menutup. Pada saat arus ihentikan, gaya magnet akan hilang, tuasakan kembalikeposisi semula dan konta ksaklar kembali terbuka.Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnyaperalatanlistrik 4 A / AC 220 V) denganmemakaiarus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).
Gambar Bentuk dan Simbol Relay
Fungsi-Fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
c. Motor DC
Seperti
yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian
utama yaitu stator dan motor. Pada stator terdapat lilitan (winding)
atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan
sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan
rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat
medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan
kaidah tangan kanan.
Keuntungan
utama motor DC adalah sebagai pengendali kecepatan, yang tidak
mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan
mengatur:
• Tegangan dinamo : meningkatkan tegangan dinamo akan meningkatkan kecepatan
• Arus medan : menurunkan arus medan akan meningkatkan kecepatan.
Mekanisme Kerja Motor DC
Mekanisme kerja untuk seluruh jenis motor secara umum sama
Arus listrik dalam medan magnet akan menimbulkan gaya.
- Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop yaitu pada sudut kanan medan magnet akan mendapat gaya pada arah yang berlawanan.
- Pasangan gaya menghasilkan torsi untuk memutar kumparan.
- Motor- motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putar yang lebih seragam dari medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan
Beberapa kerugian penggunaan motor DC:
-Perawatan intensif karena brush atau sikat pada motor DC akan aus.
-Konversi arus AC menjadi arus DC menggunakan konverter memerlukan biaya yang mahal.
Keuntungan penggunaan motor DC:
-Kecepatannya mudah diatur.
Perhitungan pada motor DC :
Daya input :Pin= √3 Vrms Irms cosƟ
Daya output : Pout= Tout w
w : kecepatan sudut
Tout :torsi output
Efisiensi : η (%) = (Pout/Pin) x 100
Mengapa
terdapat efisiensi pada motor? Karena motor yang digunakan tidak dapat
bersifat ideal, artinya pada motor ada kehilangan daya pada setiap
prosesnya sehingga daya output akan bernilai lebih kecil daripada daya
input. Kehilangan daya ini biasa disebut sebagai rugi-rugi daya dan
dapat disebabkan karena mechanical (gesekan dan rotasi) serta electric
(hambatan pada belitan).
Simbol motor listrik
d. Buzzer
Buzzer
adalah sebuah komponen elektronika yang berfungsi untuk mengubah
getaran listrik menjadi getaran suara. Perangkat elektronika ini
terbuat dari elemen piezoceramics yang diletakkan pada suatu
diafragma yang mengubah getaran/vibrasi menjadi gelombang suara. Buzzer
menggunakan resonansi untuk memperkuat intensitas suara.
Buzzer atau beeper memiliki 2 tipe :
- Resonator sederhana yang disuplai sumber AC.
- Melibatkan transistor sebagai micro-oscillator yang membutuhkan sumber DC.
Cara
kerja buzzer sebenarnya mirip dengan prinsip kerja dari loud speaker,
komponen buzzer juga terdiri dari kumparan yang terpasang pada diafragma
dan kemudian saat kumparan tersebut dialiri arus dan tercipta medan
elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar,
tergantung dari arah arus dan polaritas magnetnya.
Karena
kumparan dipasang pada diafragma maka setiap gerakan kumparan akan
menggerakkan diafragma secara bolak-balik sehingga membuat udara
bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai
indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada
sebuah alat (alarm).
e. Transistor NPN
Fungsi-fungsi Transistor diantaranya adalah :
- sebagai Penyearah,
- sebagai Penguat tegangan dan daya,
- sebagai Stabilisasi tegangan,
- sebagai Mixer,
- sebagai Osilator
- sebagai Switch (Pemutus dan Penyambung Sirkuit)
Pada
dasarnya, Transistor adalah Komponen Elektronika yang terdiri dari 3
Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal
Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang
disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang
disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor
sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan
tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor
tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor
Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa
arus listrik.
NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.
Berikut
ini adalah gambar tipe Transistor berdasarkan Lapisan Semikonduktor
yang membentuknya beserta simbol Transistor NPN dan PNP.
Kita
dapat menggunakan Multimeter Analog maupun Multimeter Digital untuk
mengukur ataupun menguji apakah sebuah Transistor masih dalam kondisi
yang baik. Perlu diingatkan bahwa terdapat perbedaan tata letak
Polaritas (Merah dan Hitam) Probe Multimeter Analog dan Multimeter Digital dalam mengukur/menguji sebuah Transistor.
Berikut ini adalah Cara untuk menguji atau mengukur Transistor dengan Mengunakan Multimeter Analog dan Multimeter Digital.
A. Mengukur Transistor NPN dengan Multimeter Analog
Cara Mengukur Transistor NPN dengan Multimeter Analog
1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k
2.
Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada
Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai
tertentu, berarti Transistor tersebut dalam kondisi baik
3.
Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak
ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam
kondisi baik.
Catatan :
Jika
Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka Jarum
pada Multimeter Analog harus tidak akan bergerak sama sekali atau
“Open”.
B. Mengukur Transistor dengan Multimeter Digital
Pada
umumnya, Multimeter Digital memiliki fungsi mengukur Dioda dan
Resistansi (Ohm) dalam Saklar yang sama. Maka untuk Multimeter Digital
jenis ini, Pengujian Multimeter adalah terbalik dengan Cara Menguji
Transistor dengan Menggunakan Multimeter Analog.
Cara Mengukur Transistor NPN dengan Multimeter Digital
1. Atur Posisi Saklar pada Posisi Dioda
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika Display Multimeter menunjukan nilai Voltage tertentu, berarti Transistor tersebut dalam kondisi baik.
Catatan :
Jika
Tata letak Probe dibalikan dari cara yang disebutkan diatas, maka
Display Multimeter Digital harus tidak akan menunjukan Nilai Voltage
atau “Open”.
f. OP-Amp
Prinsip
kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai
kedua input (input inverting dan input non-inverting), apabila kedua
input bernilai sama maka output Op-amp tidak ada (nol) dan apabila
terdapat perbedaan nilai input keduanya maka output Op-amp akan
memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari
penguat diferensial dengan 2 input. Sebagai penguat operasional ideal,
operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :
- Impedansi Input (Zi) besar = ∞
- Impedansi Output (Z0) kecil= 0
- Penguatan Tegangan (Av) tinggi = ∞
- Band Width respon frekuensi lebar = ∞
- V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
- Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.

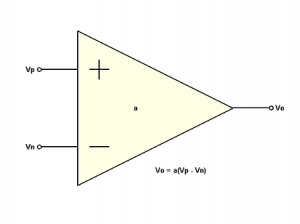

Simbol Operasional Amplifier (Op-Amp)
g. Decoder IC 4556
Decoder IC 4556 adalah decoder BCD atau binary to decimal, dimana memiliki 2 input dan Input enable dengan aktif rendah. Dan 4 output yang mewakili angka decimal dari 0-3 dengan output berupa tegangan rendah.
Decoder IC 4556 adalah decoder BCD atau binary to decimal, dimana memiliki 2 input dan Input enable dengan aktif rendah. Dan 4 output yang mewakili angka decimal dari 0-3 dengan output berupa tegangan rendah.
h. Encoder IC 74147
Sensor
suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber
supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam
bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.
Prinsip Kerja LM35 :
Sensor LM35 bekerja dengan mengubah besaran suhu menjadi besaran tegangan.
Tegangan ideal yang keluar dari LM35 mempunyai perbandingan 100°C
setara dengan 1 volt. Sensor ini mempunyai pemanasan diri (self heating)
kurang dari 0,1°C, dapat dioperasikan dengan menggunakan power supply
tunggal dan dapat dihubungkan antar muka (interface) rangkaian control.
Sensor suhu LM35 mampu melakukan pengukuran suhu dari suhu -55ºC hingga +150ºC dengan toleransi kesalahan pengukuran ±0.5ºC.
Dilihat dari tipenya range suhu dapat dilihat sebagai berikut :
- LM35, LM35A -> range pengukuran temperature -55ºC hingga +150ºC.
- LM35C, LM35CA -> range pengukuran temperature -40ºC hingga +110ºC.
- LM35D -> range pengukuran temperature 0ºC hingga +100ºC.
- Rentang suhu yang jauh, antara -55 sampai +150ºC
- Low self-heating, sebesar 0.08 ºC
- Beroperasi pada tegangan 4 sampai 30 V
- Tidak memerlukan pengkondisian sinyal
Kekurangan LM 35:
- Membutuhkan tegangan untuk beroperasi.
Grafik akurasi LM35 terhadap suhu
i. Thermistor
Thermistor juga merupakan salah satu jenis dari variable resistor yang bisa merubah nilai hambatan menjadi tidak tetap. Thermistor terdiri dari dua jenis, yaitu:
- Thermistor NTC (Negative Temperature Coefficient)
- PTC (Positive Temperature Coefficient).
Kedua jenis thermistor tersebut mempunyai fungi sama yang dapat mengubah nilai suhu, namun mempunyai cara kerja yang berlawanan.
Berikut ini adalah gambar dari perbedaan serta simbol thermistor PTC dan NTC:
Pada Thermistor NTC mempunyai grafik berlawanan, yang menandakan jika temperaturenya naik maka nilai resistansinya turun. Lalu saat temperaturenya turun, maka nilai resistansinya akan naik. Hal ini menandakan nilai pada NTC berbanding terbalik.
Prinsip kerja Thermistor :
Cara kerja Thermistor menyesuaikan perubahan nilai resistansinya berdasarkan besar kecilnya suhu. Suhu tersebut akan mengenai bagian dari thermistor, sehingga terjadi perubahan nilai resistansi didalamnya. Jika badan dari thermistor NTC ini mendapatkan suhu panas maka nilai resistansinya akan berkurang.
Grafik
Encoder adalah kebalikan dari decoder, encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut.
Konfigurasi Pin Dan Tabel Kebenaran Encoder 74147
Home » Komponen » Encoder 10 Line (Desimal) Ke BCD 74147 Encoder 10 Line (Desimal) Ke BCD 74147 Friday, March 26th 2021. | Komponen, Teori Elektronika Mesothelioma Law Firm, Sell Annuity Payment Encoder adalah kebalikan dari decoder, encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut. Konfigurasi Pin Dan Tabel Kebenaran Encoder 74147
Copyright © Elektronika Dasar
Konfigurasi pin dan tabel kebenaran encoder 74147 diatas diambil dari datasheet IC 74147. IC 74147 memiliki 16 pin dengan kemasan IC DIP. Encoder IC 74147 memiliki 9 jalur input desimal 1 sampai 9 aktif LOW dan 4 jalur output BCD aktif LOW. Tegangan sumber untuk IC 74147 diberikan melalui pin Vcc (+5 volt DC) dan pin GND (ground). Input pada encoder IC 74147 ini di simbolkan dengan input 1 sampai 9 dan jalur output BCD 4 bit disimbolkan dengan Q0 sampai Q3. Pada tabel kebenaran encoder IC 74147 terdiri dari data jalur input 9 line (1 – 9) aktif LOW, 4 bit output (Q0, Q1, Q2, Q3) BCD aktif LOW dan nilai logika negatif BCD. Kode H (HIGH) mereprentasikan kondisi logika 1 (HIGH), L merepresentasikan logika 0 (LOW) dan kode X adalah don’t care yaitu tidak berpengaruh terhadap proses encoding data desimal ke BCD IC Encoder 74147.
Rangkaian gerbang logika pada encoder 74147
j. Rain sensor
Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.
Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.
Komponen Sensor Hujan
- Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
- Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
- IC komputer.
- Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
- Dua output digital dan analog.
4. Percobaan [Daftar Isi]
a. Prosedur Percobaan
- Siapkan segala komponen yang di butuhkan
- Susun rangkaian sesuai panduan
- Sambungkan rangkaian dengan baterai untuk sumber tenaga
- Hidupkan rangkaian
- Apabila tidak terjadi eror, maka rangkaian selesai dibuat.
b. hardware
tidak ada (hanya ada dalam praktikum)
c. rangkaian simulasi
- foto rangkaian
Sebelum simulasi
Setelah simulasi
- Prinsip kerja
Jika sensor LDR mendeteksi adanya cahaya maka diasumsikan siang hari, sehingga tegangan sebesar 5 volt akan mengalir dari power menuju kaki non inverting op amp, kemudian dibandingkan dengan tegangan di kaki inverting lalu dikali AOL sehingga mendekati plus saturasi. Hal ini mengakibatkan transistor menjadi aktif. Kemudian di umpankan ke ic 7482. sehingga kemudian motor dan LED menjadi menyala
Jika sensor Rain sensor mendeteksi adanya hujan, maka tegangan sebesar 5 volt akan mengalir menuju transistor. Hal ini mengakibatkan transistor menjadi aktif. Kemudian di umpankan ke ic 7482. sehingga kemudian motor dan LED menjadi menyala
Jika flux sensor ditekuk, maka tegangan sebesar 5 volt akan mengalir menuju demux lalu ke ic 4556 kemudian diumpankan ke ic 74147. Hal ini mengakibatkan transistor menjadi aktif. Kemudian di umpankan ke ic 7482. selanjutnya arus dari output Q0 mengalir menuju transistor sehingga transistor aktif sehingga kemudian motor dan LED menjadi menyala.
kemudian output dari sensor LDR dihubungkan ke kaki pin A pada ic 74LS247, output dari sensor rain dihubungkan ke pin B pada ic 74LS247, output dari masing-masing flex sensor dihubungkan ke or gate dan diumpankan ke pin C ic 74LS247, yang dimana ic 74LS247 digunakan sebagai dispaly sensor mana saja yang aktif
5. Video [Daftar Isi]
6. Kondisi [Daftar Isi]
0 komentar:
Posting Komentar
