Tugas Besar

Menuju Akhir


Toilet Pintar

 Sound Sensor, GP2D12, dan PIR Sensor


A. TUJUAN (Daftar Isi)
  1. Memahami PIR Sensor, Sound sensor, dan GP2D12 serta prinsip kerjanya
  2. Memahami Aplikasi  PIR Sensor, Sound sensor, dan GP2D12
  3. Memahami karakteristik

    PIR Sensor, Sound sensor, dan GP2D12
  4. Membuat rangkaian proteus dari PIR Sensor, Sound sensor, dan GP2D12
B. ALAT DAN BAHAN (Daftar Isi)
    1Baterai


            Baterai digunakan pada rangkaian ini berfungsi sebagai sumber energi listrik untuk menjalankan rangkaian.

        2. Transistor
http://trikueni-desain-sistem.blogspot.com/2013/11/Pengenalan-Transistor-Bipolar.html
Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN

        3. Resistor 220 Ohm


Spesifikasi :

Resistance (Ohms)          : 220 V

Power (Watts)                     : 0,25 W, ¼ W

Tolerance                             : ± 5%

Packaging                           : Bulk

Composition                       : Carbon Film

Temperature Coefficient    350ppm/°C

Lead Free Status               : Lead Free

RoHS Status                        : RoHs Complient



       4. Relay JWD-107-1


Spesifikasi :

      • TE Internal #: 1393771-3
      • TE Internal Description: JWD-107-1=REED RELAYS
  • Contact Voltage Rating (VDC): 20
    Signal Relay Coil Power Rating (DC) (mW): 50, 72
    Signal Relay Mounting Type : Printed Circuit Board
    Signal Relay Terminal Type : PCB-THT
    Signal Relay Coil Voltage Rating (VDC): 5, 6

             Konfigurasi Pin :


Nomor PIN

Nama Pin

Deskripsi

1

Coil End 1

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

2

Coil End 2

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

3

Common (COM)

Common terhubung ke salah satu Ujung Beban yang akan dikontrol

4

Normally Close (NC)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu

5

Normally Open (NO)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu


       5. Sound Sensor



Spesifikasi dari Sound Sensor:

· Tegangan kerja: DC 3.3-5V
· Sensitivitas yang Dapat Disesuaikan

· Dimensi: 32 x 17 mm
· Output sinyal saluran tunggal
· Output sinyal saluran tunggal
· Output sinyal saluran tunggal
· Indikasi keluaran sinyal
· Mengeluarkan level rendah dan sinyal menyala ketika ada suara
· Dengan lubang baut penahan, pemasangan yang mudah
· Output berupa digital switching output (0 dan 1 high dan low)




        6. GP2D12

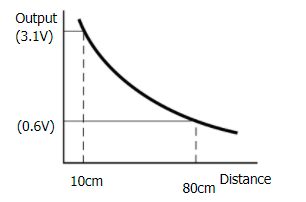

GP2D12 (Infrared Range Detector) adalah sensor jarak yang berbasikan  infra red, sensor ini dapat mendeteksi obyek dengan jarak 8 sampai 80 cm. Output  dari GP2D12 adalah berupa tegangan analog


        7. PIR Sensor
Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.


Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.



C. DASAR TEORI (Daftar Isi)
Transistor
Bipolar junction transistor (BJT) atau yang biasa dikenal dengan transistor bipolar merupakan komponen elektronika yang terdiri dari tiga lapis bahan semikonduktor, baik untuk yang bertipe PNP ataupun NPN. Pada setiap lapisan yang membentuk transistor tersebut memiliki nama-nama tersendiri (kolektor, basis, dan emitor). Dan pada tiap lapisan tersebut terdapat kontak kawat untuk koneksi ke rangkaian. Simbol skematik transistor tipe PNP dan NPN ditunjukan pada gambar dibawah ini (gambar a untuk PNP dan gambar c untuk NPN).
http://trikueni-desain-sistem.blogspot.com/2013/11/Pengenalan-Transistor-Bipolar.html
Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN

Perbedaan fungsi antara transistor PNP dan transistor NPN terdapat pada mode bias (polaritas) dari persimpangan ketika transistor beroperasi. Untuk setiap keadaan operasi tertentu, arah arus dan polaritas tegangan untuk setiap jenis transistor yang persis akan berlawanan satu sama lain.
Transistor bipolar bekerja sebagai regulator arus yang dikontrol oleh arus. Dengan kata lain, transistor membatasi jumlah arus yang mengalir. Pada transistor bipolar arus utama yang dikendalikan mengalir dari kolektor ke emitor atau dari emitor ke kolektor tergantung dari masing-masing jenis transistor tersebut (PNP atau NPN). Arus kecil yang mengontrol arus utama mengalir dari basis ke emitor atau dari emitor ke basis, sekali lagi tergantung dari jenis masing-masing transistor tersebut (PNP atau NPN). Menurut standar simbologi semikonduktor, arah panah selalu menunjukkan arah yang berlawanan dengan arah aliran elektron. Perhatikan gambar dibawah ini.
http://trikueni-desain-sistem.blogspot.com/2013/11/Pengenalan-Transistor-Bipolar.html
Aliran elektron arus basis(arus pengendali) ditunjukkan panah kecil, dan aliran arus kolektor(arus yang dikendalikan) ditunjukkan pada panah yang tebal

Transistor bipolar disebut bipolar karena aliran utama elektron yang mengalir melewati transistor berlangsung dalam dua tipe bahan semikonduktor, yaitu P dan N, sebagai arus utama yang mengalir dari emitor ke kolektor (atau sebaliknya). Dengan kata lain ada dua jenis polaritas pembawa muatan arus listrik, yaitu pembawa muatan elektron dan pembawa muatan positif atau lubang (hole).
Seperti yang anda lihat, arus yang mengontrol dan arus yang dikontrol akan selalu melewati kawat emitor dan aliran elektron mereka selalu mengalir melawan arah panah transistor. Semua arus harus mengalir dalam arah yang tepat sehingga device dapat bekerja sebagai pengatur atau regulator arus. Pada transistor bipolar, arus kecil pengendali itu biasanya disebut arus basis, karena arus tersebut adalah satu-satunya arus yang masuk atau mengalir melewati basis transistor. Sebaliknya, arus utama atau arus yang dikontrol atau dikendalikan itu disebut sebagai arus kolektor, karena arus utama merupakan satu-satunya arus yang melewati kawat kolektor dari transistor. Sedangkan arus emitor adalah jumlah arus basis dan arus kolektor, sesuai dengan hukum arus kirchhoff (Kirchhoff’s Current Law).

Jika tidak ada arus pada basis transistor, maka transistor akan seperti saklar terbuka yang akan mencegah arus utama mengalir melalui kolektor. Jadi, arus pada basis inilah yang juga akan mengubah transistor menjadi seperti saklar tertutup dan memungkinkan jumlah arus yang proporsional melalui kolektor.

Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

Satuan Resistor adalah Ohm (simbol: Ξ©) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.

Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.

Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol.

Simbol dari resistor merupakan sebagai berikut :


Cara Menghitung Nilai Resistor

Berdasarkan bentuknya dan proses pemasangannya pada PCB, Resistor terdiri 2 bentuk yaitu bentuk Komponen Axial/Radial dan Komponen Chip. Untuk bentuk Komponen Axial/Radial, nilai resistor diwakili oleh kode warna sehingga kita harus mengetahui cara membaca dan mengetahui nilai-nilai yang terkandung dalam warna tersebut sedangkan untuk komponen chip, nilainya diwakili oleh Kode tertentu sehingga lebih mudah dalam membacanya.

 - Berdasarkan Kode Warna

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :


            4 Gelang Warna


Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

 5 Gelang Warna



Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan angka langsung dari kode warna Gelang ke-3

Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

            Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5

Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 5 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.



Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi

Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :

2.200 Ohm dengan Toleransi 5% =

2200 – 5% = 2.090

2200 + 5% = 2.310

ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

Untuk mempermudah menghafalkan warna di Resistor, kami memakai singkatan seperti berikut :

HI CO ME O KU JAU BI UNG A PU

(HItam, COklat, MErah, Orange, KUning. HiJAU, BIru, UNGu, Abu-abu, PUtih)

  - Berdasarkan Kode Angka

Membaca nilai Resistor yang berbentuk komponen Chip lebih mudah dari Komponen Axial, karena tidak menggunakan kode warna sebagai pengganti nilainya. Kode yang digunakan oleh Resistor yang berbentuk Komponen Chip menggunakan Kode Angka langsung jadi sangat mudah dibaca atau disebut dengan Body Code Resistor (Kode Tubuh Resistor)


Contoh :

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

Masukkan Angka ke-1 langsung = 4

Masukkan Angka ke-2 langsung = 7

Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³

Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)



Contoh-contoh perhitungan lainnya :

222 → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm

103 → 10 * 10³ = 10.000 Ohm atau 10 Kilo Ohm

334 → 33 * 104 = 330.000 Ohm atau 330 Kilo Ohm



Ada juga yang memakai kode angka seperti dibawah ini :

(Tulisan R menandakan letaknya koma decimal)

4R7 = 4,7 Ohm

0R22 = 0,22 Ohm

Keterangan :

Ohm = Ξ©

Kilo Ohm = KΞ©

Mega Ohm = MΞ©

1.000 Ohm = 1 kilo Ohm (1 KΞ© )

1.000.000 Ohm = 1 Mega Ohm (1 MΞ©)

1.000 kilo Ohm = 1 Mega Ohm (1 MΞ©)



Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :




Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan



Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini




DC
    Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.

    Simbol DC di proteus :



Op Amp Penguat Non Inverting

Penguat Non Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya, hasil dari sinyal input dan output rangkaian non inverting dapat dilihat pada Gambar 1. Pada dasarnya penguat non inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses. intinya penguat non inverting ke balikkan dari penguat inverting.

Gambar 1 Rangkaian Penguat Non Inverting

Keterangan Gambar
Vin : Tegangan Masukan
Vout : Tegangan Keluaran
Rg : Resistansi ground
Rf : Resistansi feedback


Gambar 2 Sinyal Input dan Output Penguat Non Inverting

Fungsi Penguat Non Inverting
Fungsi dari penguat non inverting kurang lebih sama dengan penguat inverting hanya saja polaritas output yang dihasilkan sama dengan sinyal inputnya. Keluaran sensor dan tranduser pada umumnya mempunyai tegangan yang sangat kecil hingga mikro volt, sehingga diperlukan penguat dengan impedansi masukan rendah.  Rangkaian penguat non inverting akan menerima arus atau tegangan dari tranduser sangat kecil dan akan membangkitkan arus atau tegangan yang lebih besar

Analisis Penguatan Op Amp Non Inverting
Dalam menganalisis rangkaian Op-Amp sebagai penguat terdapat dua aturan penting yang perlu diperhatikan. Kedua aturan tersebut menggunakan karakteristik Op-Amp ideal. Aturan ini dalam beberapa literatur dinamakan golden rule, yang berisi :

1. Perbedaan tegangan antara kedua masukan Op-Amp adalah nol (V+ - V- = 0 atau V+ = V-), hal ini bertujuan menghindari adanya tegangan offset. Aturan pertama ini sering disebut dengan virtual ground.
2. Arus yang mengalir pada kedua masukan Op-Amp adalah nol (I+ = I- = 0), hal ini dikarenakan impedansi input pada Op-Amp sangat besar ( Zin = ∞). Dengan memahami kedua aturan tersebut, analisis dari rangkaian Op-Amp akan menjadi lebih mudah.

Untuk memulai analisis rangkaian penguat non-inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat non-inverting menjadi seperti Gambar 3.

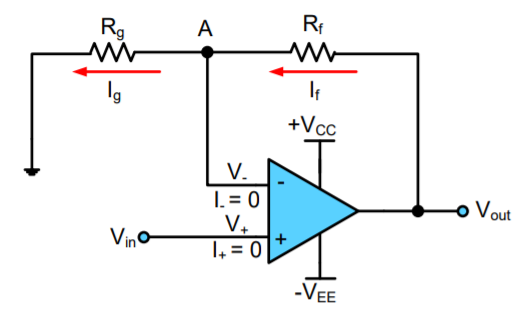

Gambar 3 Penjabaran Rangkaian Penguat Non Inverting untuk mempermudah penurunan rumus

Berikut penjabaran penurunan rumus op-amp non inverting berdasarkan gambar 3
didapatkan persamaan arus yang mengalir pada titik cabang A, sebagai berikut:
Persamaan 1
𝐼𝑓 = 𝐼g
Dengan menggunakan teori tegangan titik simpul, persamaan (1) dapat dijabarkan menjadi:
Persamaan 2
Karena V+ = Vin dan V- = VA , serta asumsi nilai V+ = V- maka dapat dituliskan nilai Vin = VA. Sehingga persamaan (2) menjadi:
Persamaan 3
Dengan menyederhanakan persamaan (3), dapat diperoleh persamaan tegangan keluaran dari penguat non-inverting:
         Persamaan 4
Jika penguatan merupakan perbandingan antara tegangan keluaran dan tegangan masukan, maka dari persamaan (4) dapat diperoleh penguatan dari penguat non-inverting yaitu:
Persamaan 5

D. PERCOBAAN (Daftar Isi)
        A. Prosedur Percobaan
             1. Siapkan Alat dan Bahan yang akan digunakan dengan memilih dan mengambil dari library proteus.


  2. Letakkan semua alat dan bahan yang telah diambil ke dalam rangkaian
  3. Hubungkan rangkaian tersebut dengan benar
  4. Jika telah dihubungkan dengan baik dan benar cobalah rangkaian tersebut
  5. Apabila berhasil maka ketika ada cahaya led akan hidup dan ketika tidak ada cahaya led akan mati

           B. Rangkaian Simulasi dan Prinsip Kerja


           C. Prinsip Kerja
Saat objek berjarak 10 cm dari sensor, output sensor akan mengeluarkan  tegangan dan dialirkan ke non inverting amplifier, ketika tegangan di non inverting amplifier lebih besar dari tegangan di inverting amplifier lalu dialirkan ke resistor dan diumpankan ke kaki base transistor, relay yang sudah diberi tegangan akan berpindah ke kiri mengakibatkan motor berputar dan pintu terbuka,

Ketika pir sensor mendeteksi pergerakan manusia, logic pir sensor akan bernilai satu, output sensor akan mengeluarkan tegangan dan diperkuat dengan non inverting amplifier lalu dialirkan ke resistor dan diumpankan ke kaki base transistor, relay yang sudah diberi tegangan akan switch ke kiri mengakibatkan motor berputar dan mengaktifkan exhaust fan,

Ketika sound sensor mendeteksi bunyi air, logic sound sensor akan bernilai satu dan output sensor akan mengeluarkan tegangan dialirkan ke resistor lalu diumpankan ke kaki base transistor, relay yang sudah diberi tegangan akan switch ke kiri membuat motor berputar dan memflush toilet,

Pada jarak 10 cm output sensor jarak akan mengeluarkan tegangan lalu tegangan dialirkan ke non inverting amplifier, ketika tegangan di non inverting amplifier lebih besar dari tegangan di inverting amplifier lalu dialirkan ke resistor dan diumpankan ke kaki base transistor sehingga transistor aktif, baterai mensuplai tegangan ke kaki kolektor transistor sehingga arus masuk ke relay, switch relay berpindah ke kiri, menyebabkan motor berputar dan pintu terbuka serta spray pengharum ruangan otomatis aktif.
