PERCOBAAN 2 KONDISI 3

1.     Kondisi (DAFTAR ISI)

      Bila suhu yang terbaca pada lcd menunnjukkan suhu kisaran 25-30 derajat celsius maka 2 led berwarna merah dan hijau akan hidup

2.     Gambar Rangkaian Simulasi (DAFTAR ISI)

Sebelum Simulasi

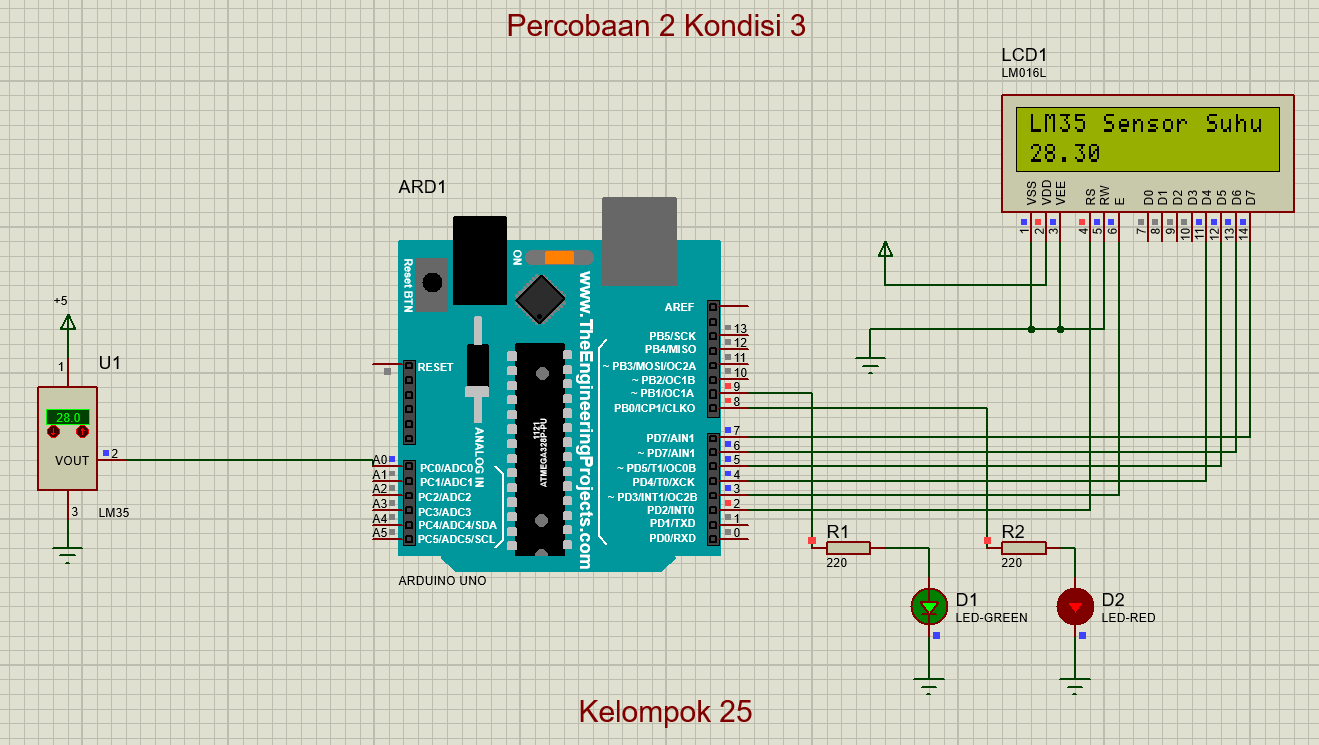

Setelah Simulasi

3.     Video Simulasi Rangkaian (DAFTAR ISI)

4.     Prinsip Kerja Rangkaian (DAFTAR ISI)

Pada rangkaian terlihat sebuah microcontroller Arduino Uno ATmega, sensor suhu LM35, sebuah LCD, dan dua buah LED. Masing-masing pin output arduino (9,8) dihubungkan ke LED yang sudah terhubung seri dengan resistor secara berurutan dan pin output arduino (7,6,5,4,3,2) dihubungkan dengan pin pada LCD. Sebelum itu, pin analog arduino A0 terhubung dengan sensor suhu LM35.

Untuk mensimulasikan rangkaian, sebelumnya program sudah dibuat pada Arduino sesuai kondisi yang diminta, lalu program pada Arduino di run dan file hex nya dimasukkan ke Arduino pada rangkaian proteus lalu baru pada proteus dirun.

Pada rangkaian proteus setelah dirunning maka ketika sensor suhu mendeteksi suhu berkisar antara 25-30 derajat celcius pada LED akan hidup. Namun ketika suhu diluar itu  maka LED akan mati.

5.     Link Download (DAFTAR ISI)
        Download HTML
        Download Rangkaian
