PERCOBAAN 3
1. Jurnal (DAFTAR ISI)
2.
Alat dan Bahan (DAFTAR ISI)
a.

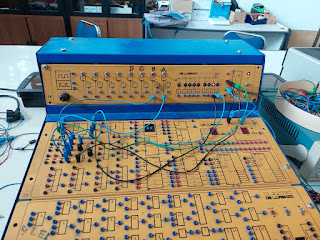

Module D’Lorenzo
b. Jumper
3. Rangkaian Percobaan (DAFTAR ISI)
4.
Prinsip Kerja
Rangkaian (DAFTAR ISI)
Rangkai jumper sesuai perintah pada jurnal percobaan. Sambungkan
B0 ke A dan B1 ke B menggunakan jumper. Lalu, H0 ke Q, OX ke kaki minus
Kapasitansi, serta RX/CX ke potensiometer(+) dan terhubung ke resistor dan
diparalelkan dengan kaki plus kapasintansi. Terakhir, CLR dihubungkan ke
tegangan 5V dan resistor terhubung ke tegangan 5V.
5. Video Rangkaian (DAFTAR ISI)
6.
Analisa (DAFTAR ISI)
a. Analisa Pengaruh Resistor dan Kapasitor pada Percobaan
3.
Pada rangkaian, resistor dan kapasitor berpengaruh terhadap waktu pergantian LED (waktu dari kondisi bistabil ke kondisi stabil). Ketika kapasitor dan resistor yang digunakan nilainya kecil, maka waktu pergantian akan semakin cepat. Berlaku juga pada kondisi sebaliknya.
b. Analisa perbandingan antara hasil tabel Praktikum dengan hasil tabel Perhitungan, Cari persenan Error-nya.
Setelah dilakukan percobaan dan dari data perhitungan didapatkan persen error dibawah 1% yang mungkin disebabkan kekurangtelitiannya alat atau karena kelalaian dari praktikan dalam mengambil data.
7. Link Download (DAFTAR ISI)
Downloas Datasheet Multivibrator
Download Datasheet Potensiometer
Menuju Awal
