Laporan Akhir Modul 1

Menuju Akhir

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

Jurnal

Alat dan Bahan

Rangkaian Simulasi

Prinsip Kerja Rangkaian

Video Rangkaian

Analisa

Link Download

PERCOBAAN 1



1.    Jurnal(DAFTAR ISI)

2.    Alat dan Bahan(DAFTAR ISI)

a.       Gerbang NOT

b.      Gerbang AND

c.       Gerbang OR

d.      Gerbang XOR

e.       Gerbang NAND

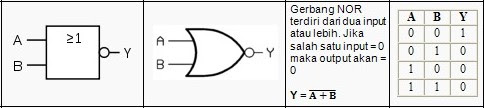

f.        Gerbang NOR

g.      Gerbang XNOR

h.      Logic Probe

i.        Logic State

j.     Clock



3.    Rangkaian Simulasi(DAFTAR ISI)

• Input B1 = Logic State

• Input B1 = Clock

4.    Prinsip Kerja Rangkaian(DAFTAR ISI)

Ketika logika input diatur pada B1=0, dialirkan ke input gerbang NOT sehingga output dari gerbang NOT akan berlogika 1 dikarenakan output dari gerbang NOT adalah kebalikan dari inputnya.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang AND sehingga output dari gerbang AND akan berlogika 0 dikarenakan gerbang AND akan mengalikan semua input yang masuk. Sehingga, jika salah satu input berlogika 0 maka outputnya akan berlogika 0.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang OR sehingga output dari gerbang OR akan berlogika 1 dikarenakan gerbang OR akan menjumlahkan semua input yang masuk. Sehingga, jika salah satu input berlogika 1 maka outputny akan berlogika 1.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang X-OR sehingga ouput dari gerbang X-OR akan berlogika 1 dikarenakan gerbang X-OR akan menjumlahkan semua input yang masuk dan outputnya sesuai dengan hasil dari penjumlahan input dari gerbang X-OR. Jika hasil penjumlahan input = Ganjil, maka output dari gerbang X-OR akan berlogika 1. Jika hasil penjumlahan input = Genap, maka output dari gerbang X-OR akan berlogika 0.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang NAND sehingga output dari gerbang NAND akan berlogika 0 dikarenakan gerbang NAND akan mengalikan semua input yang masuk dan output dari gerbang NAND adalah kebalikan dari hasil perkalian dari inputnya. Jika salah satu input berlogika 0 maka outputnya akan berlogika 1.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang NOR sehingga output dari gerbang NOR akan berlogika 0 dikarenakan gerbang NOR akan menjumlahkan semua input yang masuk dan output dari gerbang NOR adalah kebalikan dari hasil penjumlahan inputnya. Jika salah satu input berlogika 1 maka outputnya akan berlogika 0.

Ketika logika input diatur pada B1=0 dan B0=1, dialirkan ke input gerbang X-NOR sehingga output dari gerbang X-NOR akan berlogika 0 dikarenakan gerbang X-NOR akan menjumlahkan semua input yang masuk dan outputnya sesuai dengan hasil dari penjumlahan input dari gerbang X-NOR. Jika hasil penjumlahan input = Ganjil, maka output dari gerbang X-NOR akan berlogika 0. Jika hasil penjumlahan input = Genap, maka output dari gerbang X-NOR akan berlogika 1.



5.    Video Rangkaian(DAFTAR ISI)

6.    Analisa(DAFTAR ISI)

a.       Jelaskan prinsipkerja Rangkaian dalam setiap gerbang logika, minimal 3.

1)      Prinsip Kerja Gerbang AND

Gerbang AND akan mengalikan semua input yang masuk. Sehingga, jika salah satu input berlogika 0 maka outputnya akan berlogika 0.

2)      Prinsip Kerja Gerbang OR

Gerbang OR akan menjumlahkan semua input yang masuk. Sehingga, jika salah satu input berlogika 1 maka outputny akan berlogika 1.

3)      Prinsip Kerja Gerbang X-OR

Gerbang X-OR akan menjumlahkan semua input yang masuk dan outputnya sesuai dengan hasil dari penjumlahan input dari gerbang X-OR. Jika hasil penjumlahan input = Ganjil, maka output dari gerbang X-OR akan berlogika 1. Jika hasil penjumlahan input = Genap, maka output dari gerbang X-OR akan berlogika 0.

4)      Prinsip Kerja Gerbang NAND

Gerbang NAND akan mengalikan semua input yang masuk dan output dari gerbang NAND adalah kebalikan dari hasil perkalian dari inputnya. Jika salah satu input berlogika 0 maka outputnya akan berlogika 1.

5)      Prinsip Kerja Gerbang NOR

Gerbang NOR akan menjumlahkan semua input yang masuk dan output dari gerbang NOR adalah kebalikan dari hasil penjumlahan inputnya. Jika salah satu input berlogika 1 maka outputnya akan berlogika 0.

6)      Prinsip Kerja Gerbang X-NOR

Gerbang X-NOR akan menjumlahkan semua input yang masuk dan outputnya sesuai dengan hasil dari penjumlahan input dari gerbang X-NOR. Jika hasil penjumlahan input = Ganjil, maka output dari gerbang X-NOR akan berlogika 0. Jika hasil penjumlahan input = Genap, maka output dari gerbang X-NOR akan berlogika 1.



7.    Link Download(DAFTAR ISI)

Download HTML

Download Rangkaian

Download Video Rangkaian

Download Datasheet NOT

Download Datasheet AND

Download Datasheet OR

Download Datasheet X-OR
